產(chǎn)品名稱：ERM-FA013bk 鋼夏比試樣-低能量0°C
英文名稱：CHARPY SPECIMENS - Low Energy 0°C (impact toughness)
品牌：歐洲標(biāo)準(zhǔn)局ERM標(biāo)準(zhǔn)物質(zhì)
運(yùn)輸信息：冰包
類別：標(biāo)準(zhǔn)參考物質(zhì)
| 產(chǎn)品編號 | 規(guī)格 | 貨期 | 銷售價 | 您的折扣價 |
|---|---|---|---|---|
| ERM-FA013bk | set of 5 bars | 4周 | 5600 | 立即咨詢 |
- COA
- MSDS
ERM-FA013bk 鋼夏比試樣-低能量0°C標(biāo)準(zhǔn)品由5個查比V型缺口試件組成，它們是標(biāo)稱尺寸為55mmx10mmx10mm的矩形鋼筋，帶有一個V型缺口，精確加工至ISO148-3規(guī)定的公差。這五個樣品被包裝在一個裝滿油的塑料袋里，以防止氧化。
預(yù)期使用
ERM-FA013bk 鋼夏比試樣-低能量0°C的試驗(yàn)件是ISO148-3(用于驗(yàn)證試驗(yàn)機(jī)器的CharpyV參考試驗(yàn)件)中提到的“認(rèn)證參考試件”。根據(jù)ISO148-2中詳細(xì)描述的程序，其中五種經(jīng)認(rèn)證的參考試件用于對頂端半徑為2mm的沖擊試驗(yàn)機(jī)的間接驗(yàn)證。該集合中的所有樣本必須在一個測量系列中破碎。

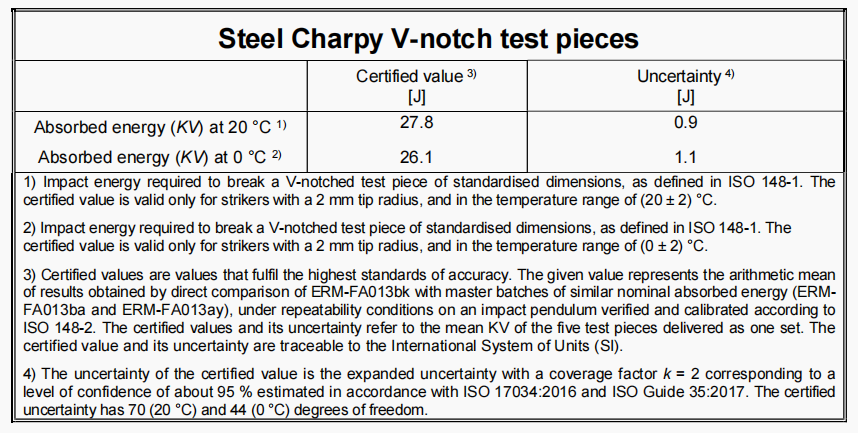

間接驗(yàn)證提供了一個對用戶的夏比擺沖擊機(jī)的偏差的評估。偏置值是間接驗(yàn)證后的夏比試驗(yàn)結(jié)果測量不確定度的計算因素之一。認(rèn)證值和相關(guān)的不確定性（在證書第1頁給出）是此不確定性評估的輸入?yún)?shù)。此外，當(dāng)測試有限數(shù)量的試件時，不確定度計算需要檢查自由度的數(shù)量，為此需要認(rèn)證的不確定度的數(shù)量，?CRM。在ERMFA的情況下，013bk為70(20°C)和44(0°C)。
使用說明
請?zhí)貏e注意測試前樣品的清潔和調(diào)節(jié)。測試前必須從樣品表面的油，同時不損壞樣品的邊緣。在去除保護(hù)油層和實(shí)際試驗(yàn)之間，可能會發(fā)生腐蝕。必須通過限制這段時間來避免這種情況，同時保持樣品的清潔。
以下的清潔和調(diào)節(jié)程序被認(rèn)為是良好的做法。
首先使用吸收劑清潔組織來去除多余的油。請?zhí)貏e注意樣品的槽，但不要使用硬刷（如鋼）去除槽中的油。
將樣品浸入技術(shù)上的純乙醇中約5分鐘。我們鼓勵使用超聲波檢查，但只有在防止樣品的邊緣相互摩擦的情況下。為了減少溶劑的消耗，允許在溶劑步驟之前用洗滌劑進(jìn)行第一個清洗步驟。
一旦樣品從溶劑中取出，只戴著干凈的手套操作樣品。這是為了防止在清潔時間和實(shí)際測試之間發(fā)生腐蝕。
4a.在20°C下測試前，將試樣帶到試驗(yàn)溫度（20±2）°C。為了確保達(dá)到熱平衡，在測試前至少3小時將試樣移到測試實(shí)驗(yàn)室
4b.在0°C下進(jìn)行測試之前，將試樣帶至測試溫度(0±2°C)。為了保證熱平衡，試樣應(yīng)在液體冷卻介質(zhì)中至少10分鐘，或在氣體冷卻介質(zhì)中至少30分鐘，其溫度將被測量和監(jiān)測。試件應(yīng)在從冷卻介質(zhì)中去除后的5秒內(nèi)破碎。
在清洗和平衡后，構(gòu)成crm單元的5個樣品需要用按照ISO148-1標(biāo)準(zhǔn)操作的鐘擺式?jīng)_擊試驗(yàn)機(jī)進(jìn)行破碎。在測試前，必須清洗鐵砧。必須指出的是，夏比試件有時會在夏比擺錘砧上留下碎片。因此，必須定期檢查鐵砧，如果發(fā)現(xiàn)碎片，就必須清除。
儲存
ERM-FA013bk 鋼夏比試樣-低能量0°C標(biāo)準(zhǔn)品試件在使用前應(yīng)保存在室溫（18±5）°C中。歐盟委員會不能對在客戶的場所儲存材料期間發(fā)生的變化負(fù)責(zé)，特別是在開放的單位中。
陳經(jīng)理（銷售）
