產品名稱:標準參考物質 NIST SRM 2074 - 正弦粗糙度試樣
英文名稱:Sinusoidal Roughness Specimen
品牌:美國NIST標準物質
產品編號 | 規格 | 貨期 | 銷售價 | 您的折扣價 |
---|---|---|---|---|
SRM 2074 | each | 4周 | 18210 | 立即咨詢 |
SRM 2074 - 正弦粗糙度試樣 標準品是一種正弦輪廓粗糙度樣品,經過平均粗糙度 Ra 和表面空間波長 D 認證。SRM 旨在用作校準用于測量表面粗糙度的觸針儀器的標準。 SRM 2074 是標稱努普硬度 (HK) 500 的鋼塊,已通過化學鍍鎳工藝進行了涂層。在數控車床上使用單點金剛石工具在端面操作中將正弦粗糙度輪廓加工到試樣的頂面上。
SRM 2074 - 正弦粗糙度試樣 標準品的認證 Ra 和 D 值及其相關的擴展不確定度為:
平均粗糙度 (Ra), μm 樣品 ±0.013
(個人認證)
表面波長 (D), μm 39.998 + 0.048
– 0.013
此 SRM 最初于 1992 年 5 月校準和認證,當時 NIST 不確定性政策使用 k = 3 的覆蓋因子來報告 NIST 測量不確定性,并于 2009 年 11 月 24 日重新認證。從 1993 年到 2008 年,此校準結果一直持續通過對 NIST 檢查標準 SRM 2073-1104 進行 89 次常規測量來監測。 NIST 檢查標準 SRM 2073-1104 是一種正弦輪廓粗糙度試樣,標稱值為 Ra = 3 μm 和 D = 100 μm,它由與 SRM 2074 正弦曲線相同的材料和相同的制造工藝制成輪廓粗糙度試樣。具有動態和固定控制限值的動態控制圖 [1] 用于監測 SRM 樣品的認證 Ra 值的長期變化。檢查測量結果表明在不確定范圍內具有很高的測量再現性,并且沒有顯示任何顯著的變化或漂移。
處理、儲存和使用說明
儲存:SRM 2074 應存放在其原木箱中,在 10 ℃ 至 30 ℃ 的清潔干燥環境中。
處理和使用:
請注意,包含在 D 結果中的每個測量值都是至少 100 個空間周期的平均值。因此,用戶在使用空間波長 D 執行的任何校準中都應包括至少 100 個周期。對于認證測量,測針力約為 4 × 10–4 N。該力對硬質金屬表面造成的損壞可以忽略不計;但是,表面上可能會看到微弱的手寫筆痕跡。反復使用觸針儀器會慢慢降低粗糙度樣品;但是,如果這些測量是在干凈、未損壞的區域進行的,則預計樣品將保持其校準值。
來源和準備1:

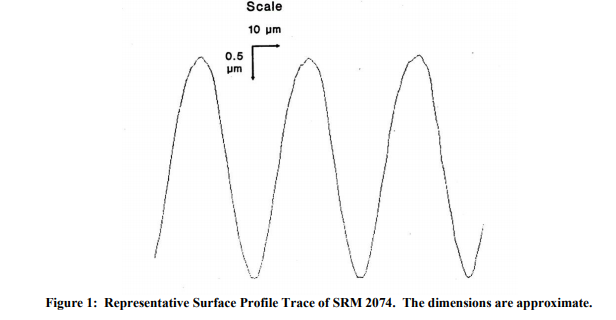

SRM 2074 - 正弦粗糙度試樣 標準品 試樣由新罕布什爾州 Keene 的 Pneumo Precision, Inc. 使用單點金剛石刀具在數控刀具路徑的端面加工中進行加工。表面輪廓是高度正弦的,如圖 1 所示。
