產(chǎn)品名稱：標(biāo)準(zhǔn)參考物質(zhì) NIST SRM 92 - 蘇打-石灰玻璃，低硼(粉末)
英文名稱：Soda-Lime Glass, Low Boron (Powder)
品牌：美國(guó)NIST標(biāo)準(zhǔn)物質(zhì)
| 產(chǎn)品編號(hào) | 規(guī)格 | 貨期 | 銷售價(jià) | 您的折扣價(jià) |
|---|---|---|---|---|
| SRM 92 | 45 g | 4周 | 9210 | 立即咨詢 |
- COA
- MSDS
NIST SRM 92 鈉鈣玻璃，低硼（標(biāo)準(zhǔn)品)主要用于驗(yàn)證化學(xué)和儀器分析方法。它可用于驗(yàn)證內(nèi)部參考資料的價(jià)值分配。一個(gè) SRM 92 單元由一個(gè)裝有大約 45 克鈉鈣玻璃粉的瓶子組成。
認(rèn)證質(zhì)量分?jǐn)?shù)值：

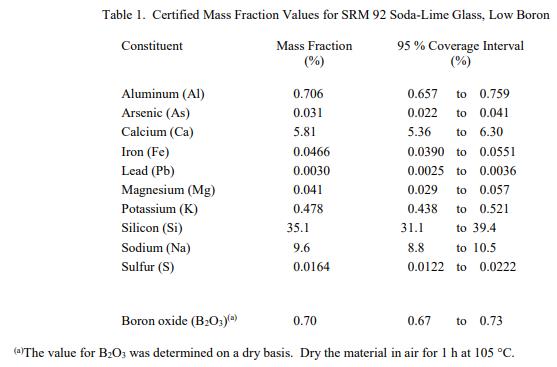

表 1 [1] 中列出了 SRM 92 的認(rèn)證質(zhì)量分?jǐn)?shù)值。賦值類別基于 NIST 用于化學(xué)參考物質(zhì) [2] 認(rèn)證的術(shù)語(yǔ)和模式的定義。 NIST 認(rèn)證值是 NIST 對(duì)其準(zhǔn)確性有最高置信度的值，因?yàn)樗幸阎蚩梢傻钠顏?lái)源都已被調(diào)查或考慮在內(nèi)。認(rèn)證值是基于分析結(jié)果對(duì)真實(shí)值的當(dāng)前最佳估計(jì)。
參考質(zhì)量分?jǐn)?shù)值：

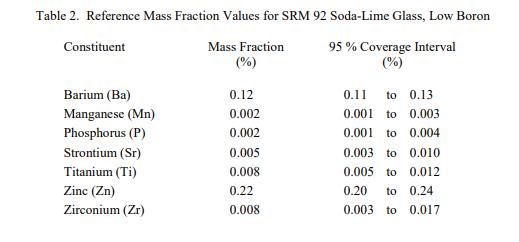

參考質(zhì)量分?jǐn)?shù)值在表 2 中給出。參考值是未經(jīng)認(rèn)證的值，是當(dāng)前對(duì)真實(shí)值的最佳估計(jì)；但是，這些值不符合 NIST 的認(rèn)證標(biāo)準(zhǔn) [2]，并且提供了相關(guān)的不確定性，這些不確定性可能僅反映測(cè)量精度，可能不包括所有不確定性來(lái)源，或者可能反映多種分析方法之間缺乏足夠的一致性。
信息質(zhì)量分?jǐn)?shù)值：
表 3 中提供了信息質(zhì)量分?jǐn)?shù)值。信息值被認(rèn)為是 SRM 用戶感興趣的值，但沒(méi)有足夠的信息來(lái)評(píng)估與值相關(guān)的不確定性 [2] .信息值不能用于建立計(jì)量溯源性。
認(rèn)證到期：
NIST SRM 92 鈉鈣玻璃，低硼（標(biāo)準(zhǔn)品)的認(rèn)證在規(guī)定的測(cè)量不確定度范圍內(nèi)無(wú)限期有效，前提是按照本證書(shū)中給出的說(shuō)明處理和儲(chǔ)存 SRM（參見(jiàn)“處理、儲(chǔ)存和使用說(shuō)明”）。因此，不需要定期重新校準(zhǔn)或重新認(rèn)證此 SRM。如果 SRM 損壞、污染或以其他方式修改，則認(rèn)證無(wú)效。 SRM 認(rèn)證的維護(hù)：NIST 將在其認(rèn)證期間監(jiān)控此 SRM。如果發(fā)生影響認(rèn)證的實(shí)質(zhì)性技術(shù)變化，NIST 將通知購(gòu)買者。注冊(cè)（見(jiàn)附件或在線注冊(cè)）將有助于通知。處理、
儲(chǔ)存和使用說(shuō)明
要將分析測(cè)定與本分析證書(shū)上的值聯(lián)系起來(lái)，建議的最小樣品量為 250 毫克。該最小質(zhì)量足以使用酸溶解樣品制備方法分析玻璃基質(zhì)組成元素和所有組成元素。然而，某些測(cè)量技術(shù)可能需要更大的樣品質(zhì)量。除 B2O3 外，所有成分均按原樣使用。對(duì)于 B2O3 的測(cè)定，將粉末在 105 °C 下干燥 1 小時(shí)。
使用 X 射線熒光光譜法 (XRF) 的直接分析需要至少 1.5 g 的樣品質(zhì)量，并且測(cè)量質(zhì)量可能受益于使用足夠的樣品質(zhì)量來(lái)創(chuàng)建相對(duì)于所測(cè)量的最高能量 X 射線而言無(wú)限厚的樣品.在 NIST 進(jìn)行的測(cè)量中，最高能量的 X 射線為 26.3 keV 的 Sb K-L2,3。在此能量下，需要 3.25 g 的樣品質(zhì)量來(lái)制備直徑為 31 mm 的樣品，例如作為壓塊或作為液體池中的松散粉末。此外，建議將使用 XRF 測(cè)量獲得的 Pb 結(jié)果基于至少兩次獨(dú)立測(cè)量的平均值。將材料存放在密封的原裝容器中，置于陰涼干燥的地方。不要將材料退回到原來(lái)的 SRM 92 瓶中。
準(zhǔn)備和分析
該 SRM 的材料在 NIST 設(shè)施（馬里蘭州蓋瑟斯堡）混合和裝瓶。
NIST 使用 XRF 進(jìn)行了均勻性測(cè)試。 發(fā)現(xiàn)粉末的均勻性對(duì)于與認(rèn)證中使用的測(cè)試方法一起使用是令人滿意的。 NIST 和合作實(shí)驗(yàn)室在開(kāi)發(fā)此 SRM 時(shí)使用的測(cè)試方法列于表 4。B2O3 的測(cè)定由以下實(shí)驗(yàn)室進(jìn)行：NIST（馬里蘭州蓋瑟斯堡）； 諾頓公司（馬薩諸塞州伍斯特）； Booth, Garrett & Blair（賓夕法尼亞州費(fèi)城）； 和 Sharp Schurtz Co.（俄亥俄州蘭開(kāi)斯特）。
陳經(jīng)理（銷售）
